Przepływomierze Vortex

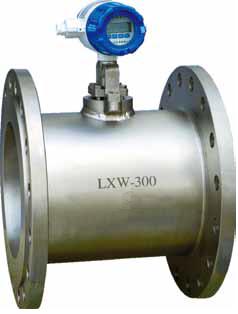

Przepływomierz wirowy - LXW

Przepływomierze wirowe typu LXW przeznaczone są do pomiaru mediów w zamkniętych instalacjach rurociągowych. Są to przepływomierze uniwersalne – umożliwiają pomiar cieczy, gazów oraz par. Przepływomierze tego typu są szeroko stosowane w przemyśle naftowym, petrochemicznym, metalurgicznym, farmaceutycznym, petrochemicznym oraz gospodarce wodno-ściekowej.

Dzięki swojej budowie czujnik osłonięty jest od medium, nie ma konieczności stosowania wykładziny oraz elementów ruchomych, a co za tym idzie, nie ma konieczności jego konserwacji.

Przepływomierz VORTEX naszej firmy

Zalety

brak części ruchomych co przekłada się na żywotność
długoterminowa stabilna powtarzalność pomiarów
uniwersalny – możliwość pomiaru różnych mediów pomiarowych
niezawodne wykrywanie przepływu – zmiana temperatury, ciśnienia, lepkości nie ma wpływu na pomiar
szeroki zakres ciśnienia roboczego: 1,6 ÷4 MPa

Specyfikacja techniczna

kompaktowy lub rozłączny
liczba Reynoldsa:

DN 25 ÷DN 100 - 2x10⁴ - 7x10⁶

DN 150 ÷ DN 300- 4x10⁴ - 7x10⁶

wyświetlacz LCD
ciśnienie robocze: 1,6 ÷32 MPa
temperatura medium:

- 40 ÷150^oC (kompakt)

- 40 ÷200^oC (wersja rozłączna)

zasilanie 24 VDC lub 220 VAC
temperatura pracy: -25 ÷ 60^oC
wilgotność względna otoczenia: 5 ÷ 95%
ciśnienie atmosferyczne: 860 ÷ 1060 hPa
medium pomiarowe: para, ciecz, gaz
dokładność: 1% (ciecze); 1,5% (gaz, para)
sygnały wyjściowe: 4 - 20 mA (dwuprzewodowy) lub impuls (trzyprzewodowy), komunikacja MODBUS RTU
wskazanie pomiaru przepływu: l/min, m³/h, kg/h itp.

Zasada działania przepływomierzy Vortex opiera się o teorię ścieżki Karman'a. Zgodnie z tą teorią po umieszczeniu w strudze płynu elementu o nie opływowym kształcie, za tym elementem będą powstawały naprzemienne wiry.

Wiry te są proporcjonalne do natężenia przepływu medium.
Częstotliwość występowania wirów jest powiązana z prędkością medium i średnica czujnika. Dzięki takiej zależności możliwe jest wyznaczenie wartości chwilowego przepływu na podstawie częstości występowania wirów. Piezoelektryczny element zabudowany w czujniku wykrywa zmianę ciśnienia wywołaną przez wir i podaje tę informację do przetwornika przepływomierza wirowego, gdzie częstotliwość wirów przeliczana jest na prędkość.

Profesjonalne przepływomierze wirowe dostępne w naszej ofercie

Przepływomierze wirowe produkowane są w szerokim zakresie średnic, dzięki czemu można z łatwością dopasować czujnik do potrzeb instalacji pomiarowej. Poniżej możesz sprawdzić zakres pomiarowy.
